光纤知识 | 光纤衰减的原因有哪些

光子瑞利   2021-05-27
众所周知,造成光纤衰减的因素有许多,但造成因素不外乎就是光纤固有的损耗或者是光纤弯曲时部分光纤内的光会因散射而损失掉,造成损耗。那么,光纤衰减的原因有哪些呢?我们一同往下看看吧!


材料的吸收损耗


制造光纤的材料能够吸收光能。光纤材料中的粒子吸收光能以后,产生振动、发热,而将能量散失掉,这样就产生了吸收损耗。在光纤中,当某一能级的电子受到与该能级差相对应的波长的光照射时,则位于低能级轨道上的电子将跃迁到能级高的轨道上。这一电子吸收了光能,就产生了光的吸收损耗。


散射损耗



散射是怎样产生的呢?原来组成物质的分子、原子、电子等微小粒子是以某些固有频率进行振动的,并能释放出波长与该振动频率相应的光。粒子的振动频率由粒子的大小来决定。
粒子越大,振动频率越低,释放出的光的波长越长;粒子越小,振动频率越高,释放出的光的波长越短。这种振动频率称做粒子的固有振动频率。但是这种振动并不是自行产生,它需要一定的能量。
一旦粒子受到具有一定波长的光照射,而照射光的频率与该粒子固有振动频率相同,就会引起共振。
粒子内的电子便以该振动频率开始振动,结果是该粒子向四面八方散射出光,入射光的能量被吸收而转化为粒子的能量,粒子又将能量重新以光能的形式射出去。因此,对于在外部观察的人来说,看到的好像是光撞到粒子以后,向四面八方飞散出去了。


先天不足


光纤结构不完善,如由光纤中有气泡、杂质,或者粗细不均匀,特别是芯-包层交界面不平滑等,光线传到这些地方时,就会有一部分光散射到各个方向,造成损耗。这种损耗是可以想办法克服的,那就是要改善光纤制造的工艺。

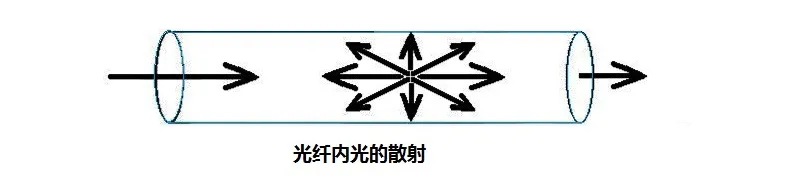

散射使光射向四面八方,其中有一部分散射光沿着与光纤传播相反的方向反射回来,在光纤的入射端可接收到这部分散射光。光的散射使得一部分光能受到损失,这是人们所不希望的。
但是,这种现象也可以为我们所利用,因为如果我们在发送端对接收到的这部分光的强弱进行分析,可以检查出这根光纤的断点、缺陷和损耗大小。这样,通过人的聪明才智,就把坏事变成了好事。


光纤的散射损耗


光纤内部的散射,会减小传输的功率,产生损耗。散射中最重要的是瑞利散射,它是由光纤材料内部的密度和成份变化而引起的。


波导散射损耗


这是由于交界面随机的畸变或粗糙所产生的散射,实际上它是由表面畸变或粗糙所引起的模式转换或模式耦合。一种模式由于交界面的起伏,会产生其他传输模式和辐射模式。
由于在光纤中传输的各种模式衰减不同,在长距离的模式变换过程中,衰减小的模式变成衰减大的模式,连续的变换和反变换后,虽然各模式的损失会平衡起来,但模式总体产生额外的损耗,即由于模式的转换产生了附加损耗,这种附加的损耗就是波导散射损耗。要降低这种损耗,就要提高光纤制造工艺。对于拉得好或质量高的光纤,基本上可以忽略这种损耗。


光纤弯曲产生的辐射损耗


光纤是柔软的,可以弯曲,可是弯曲到一定程度后,光纤虽然可以导光,但会使光的传输途径改变。由传输模转换为辐射模,使一部分光能渗透到包层中或穿过包层成为辐射模向外泄漏损失掉,从而产生损耗。当弯曲半径大于5—10cm时,由弯曲造成的损耗可以忽略。


<<:
